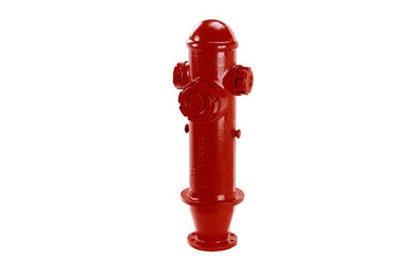

Hidrantes de Coluna
Confeccionados de acordo com a norma Brasileira NBR 5667-1 de 2006, destinam-se ao suprimento de água para combate a incêndio, através de engates rápidos para mangueiras. Devem ser instalados em locais de fácil acesso e operação.

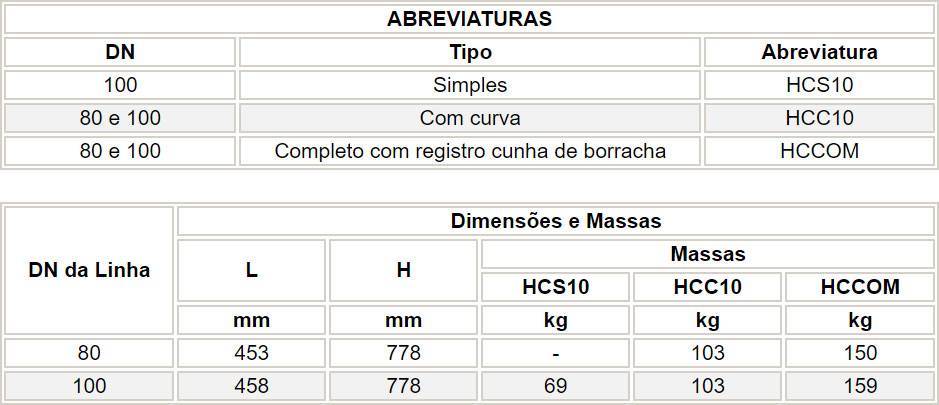

Dimensões e Massas

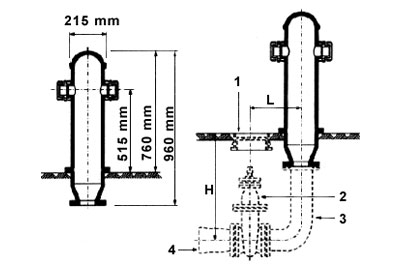

1. Tampa para o registro;
2. Válvula de Gaveta EURO 23;
3. Curva Dissimétrica com Flanges;
4. Peça de extremidade.
Transporte, estocagem e instalação
Precauções a serem tomadas no transporte, estocagem e instalação:
- Evitar choques e o contato direto com terra e pedras durante o transporte;
- Estocar os hidrantes corretamente, conservando-os cobertos e na posição fechada, e protegidos para evitar a entrada de corpos estranhos nas válvulas;
- Antes da instalação, lavar o interior do aparelho com um jato de água, a fim de remover possíveis corpos estranhos, que podem acarretar mau funcionamento e comprometimento da vedação;
- Verificar se os flanges e as bolsas estão bem montados e se não há vazamentos;
- Verificar se a canalização não impôs qualquer tensão mecânica ao equipamento, quando da instalação;
- No caso do hidrante de coluna, deve ser instalada uma válvula de bloqueio (registro de gaveta) entre ele e a canalização principal, a qual acompanha o fornecimento no caso do hidrante completo HCCOM;
- Uma vez instalado, é fundamental deixar escoar água através do aparelho por tempo suficiente para que o fluxo efetue uma lavagem na canalização principal do hidrante.
É essencial verificar se um equipamento de combate a incêndio está funcionando apropriadamente, operando-o a intervalos de, no máximo, seis meses. Nestas ocasiões verificar:
- A vedação das tomadas de água;
- A vedação do registro.
Entrada de Água
A entrada de água é feita na base do hidrante, dotada de um flange DN 100. A este flange, liga-se uma curva dissimétrica com flanges DN 80 e 100.
Saída de Água
É feita por duas tomadas laterais com rosca de 60 mm (diâmetro externo 82 mm e 5 fios); e por uma tomada frontal com rosca de 100 mm.
Normalização
O hidrante de coluna é fabricado de acordo com a norma brasileira NBR 5667 - 1/2006.
Flange:
- Norma NBR 7675 (ISO 2531), classe de pressão PN 10.
Pressão Máxima de Serviço:
- 1,0 MPa.
Revestimento
Pintura de fundo interno e externo em epóxi bi-componente com espessura total de película seca, de no mínimo 100 µm e pintura de acabamento externo em esmalte sintético à base de resina alquídica mono-componente, acabamento semi-brilho de espessura de película seca, de no mínimo 40 µm, cor vermelha 5R 4/14 – Muusell Book of Colors.
Nota: Pinturas especiais sob consulta.
Especificações Técnicas

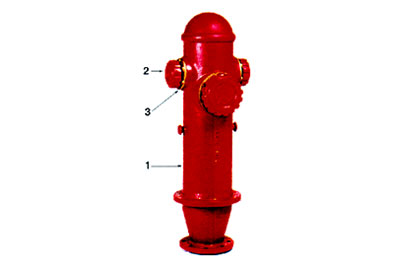

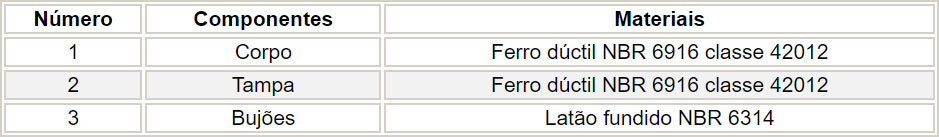

HCS - Hidrante de coluna simples corpo e tampas em ferro fundido dúctil NBR 6916 classe 42012. Flange conforme ISO 2531 PN 10. Bujões em latão fundido (resistência à tração mínima de 230MPa de acordo com a NBR 6314).Vedação das tampas com anéis toroidais confeccionados em borracha natural (alternativa em EPDM). Revestimentos constituídos de pintura de fundo interno e externo em epóxi bi-componente, com espessura total de película seca de, no mínimo, 100 micra e pintura de acabamento externo em esmalte sintético á base de resina alquídica, mono-componente, acabamento semi-brilho, de espessura de película seca de no mínimo, 40 micra cor vermelha 5R 4/14 – Munssel Book of Colors. Padrão construtivo NBR 5667- 1/2006, nossa referência HCS.
HCC - Hidrante de coluna com curva dessimétrica corpo e tampas em ferro dúctil NBR6916 classe 42012. Flange conforme ISO 2531 PN 10 . Bujões em latão fundido (resistência à tração mínima de 230 MPa de acordo com NBR6314). vedação das tampas com anéis toroidais confeccionados em borracha natural (alternativa em EPDM). Revestimento constituído de pintura de fundo interno e externo em epóxi bi-componente, com 100 micra e pintura de acabamento externo em esmalte sintético á base de resina alquídica, mono-componente, acabamento semi-brilho, de espessura de película seca de, no mínimo, 40 micra, cor vermelha 5R 4/14 - Munssell Book of colors padrão construtivo NBR 5667-1/2006. Nossa referência HCC.
HCCOM - Hidrante de coluna fabricado conforme a NBR 5667-1/2006, com corpo e tampas confeccionadas em ferro fundido dúctil NBR 6916 classe 42012. Flange conforme ISO 2531 PN10. Bujões em latão fundido com resistência a tração mínima de 230MPa, de acordo com NBR 6314. Vedações das tampas e bujões confeccionadas em borracha natural (SBR). Revestimento constituído de pintura de fundo interno e externo em epóxi bi-componente, com espessura total de película seca de, no mínimo, 100 micra e pintura de acabamento externo em esmalte sintético á base de resina alquídica, no mono-componente, acabamento semi-brilho, de espessura película seca de, no mínimo, 40 micra, cor vermelha 5R 4/14-Munssell Book of colors. Completo, com curva dissimétrica com flanges (NBR 7675) e tampa para o registro confeccionados em ferro fundido dúctil NBR 6916 classe 42012, junta conforme NBR 13747, completa com anel de vedação confeccionado em borracha natural (SBR).Registro gaveta flangeado, com cunha revestida com elatômero corpo curto, fabricado conforme norma NBR14968 acionado por cabeçote.Arruelas para flange confeccionadas em borracha natural (SBR). Parafusos de cabeça sextavada, as porcas sextavadas e as arruelas para fixação dos flanges em ASTM A307 galvanizados a fogo conforme ASTM A153 classe C. Nossa referência HCCOM.
