Acessórios de Manobra

O volante, fabricado em ferro dúctil, é utilizado no caso de acionamento manual de registros e válvulas borboleta. É colocado diretamente no quadrado da haste da própria válvula, da haste de prolongamento ou sobre o redutor e nunca sobre cabeçote.

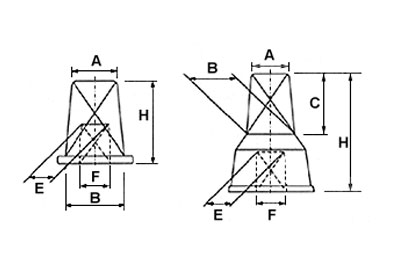

O cabeçote, fabricado em ferro dúctil, é utilizado no caso de manobra de registros e válvulas borboleta com chave T, podendo também ser acionado através de hastes de prolongamento.

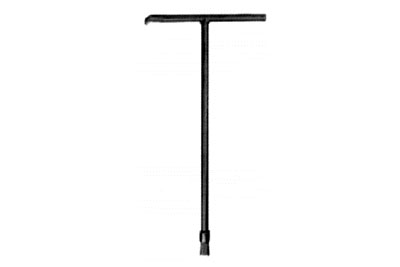

A chave T é utilizada para acionamento manual de aparelhos instalados sob tampas, em caixas ou abaixo do nível de comando. Deve ser utilizada sobre os cabeçotes.

Fabricada em Aço SAE 1020, a chave T apresenta uma ponta do braço inclinada e afilada de tal modo que, encaixada no orifício dos tampões, pode ser usada como alavanca para abrí-los.

A chave T adapta-se aos nossos cabeçotes, para acionamento de todas as válvulas gaveta com cunha emborrachada, válvulas gaveta com cunha metálica até o número 9 e todas as válvulas borboleta.

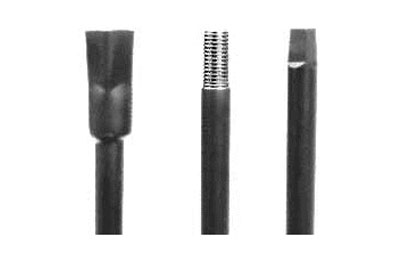

As hastes de prolongamento, fabricadas em aço carbono SAE 1020 trefilado, servem para ligar aparelhos a manobrar aos acessórios de manobra (volantes, pedestais e chaves T), quando estes estão em níveis diferentes.

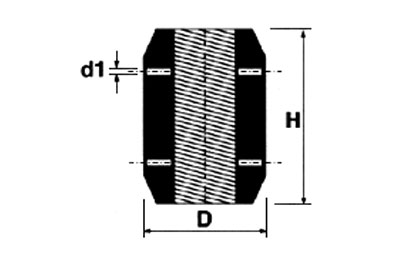

As luvas para hastes, fabricadas em ferro dúctil, destinam-se a unir segmentos de hastes de prolongamento.

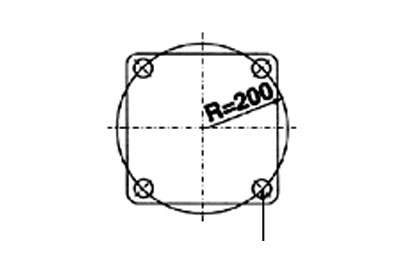

São empregados na manobra de válvulas gaveta (registros) e borboleta, quando instalados embaixo de passarelas ou em locais pouco acessíveis (casas de bombas, barragens, etc...). Disponíveis nas versões com e sem indicador de abertura.

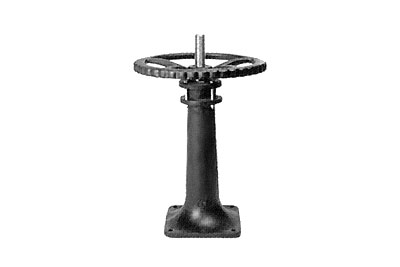

São empregados na manobra de registros e válvulas borboleta, quando instalados embaixo de passarelas ou em locais pouco acessíveis (casas de bombas, barragens, etc...).

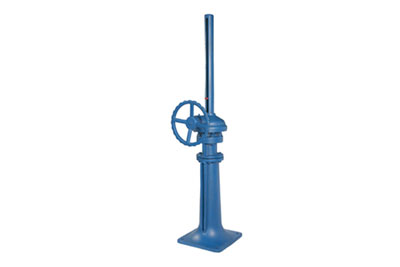

São empregados na manobra de comportas quadradas ou circulares nos DN 200 a 400 mm, instaladas embaixo de passarelas. Disponíveis nas versões com e sem indicador de abertura e tubo de proteção da haste.

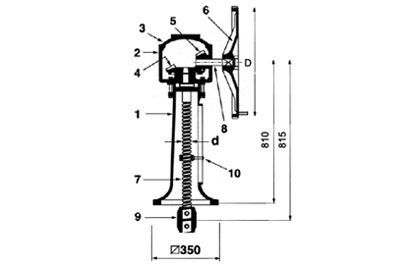

São empregados na manobra de comportas quadradas ou circulares nos DN 500 a 2500, instaladas embaixo de passarelas, estando disponível nas configurações 10 MCA e/ou 23 MCA, sendo ambas comercializadas c/ indicador de posição.

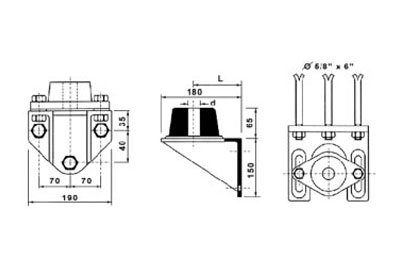

Os mancais intermediários, fabricados em ferro dúctil, são utilizados para guiar as hastes de prolongamento.

Obs: Para evitar a flambagem, os mancais devem ser instalados de 2 em 2 metros, para hastes de 1 1/8", e de 3 em 3 metros para as hastes de diâmetros maiores.

Registros sem redutor até DN 300 e registros e válvulas com redutores instalados em subsolo podem ser operados desde a superfície. Tampas de ferro dúctil, quando fechadas, protegem o conjunto e quando abertas, permitem o acesso da chave T ao quadrado da haste, para efetuar a manobra.
