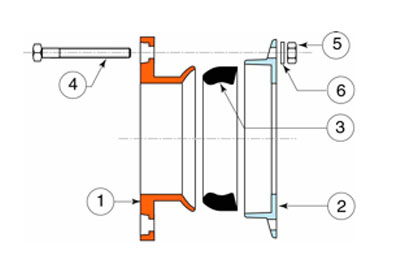

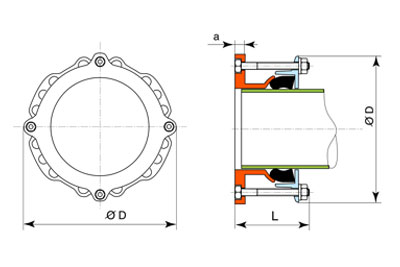

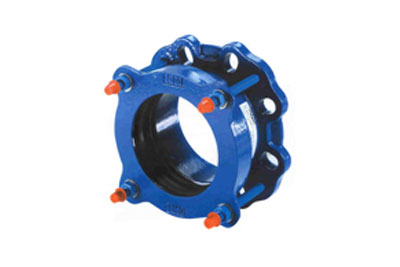

ULTRAQUICK NG é um adaptador de larga tolerância que permite a união do flange de qualquer equipamento tanto para PN10 como para PN16 a uma ponta de tubo confeccionado em diversos materiais diferentes. Além de unir extremidades diferentes e se adaptar a diversos tipos de materiais, permite desmontagens para manutenção.
A ULTRAQUICK NG, devido à sua concepção, aceita uma gama de diâmetros externos que cobre a maioria das tubulações de:
A concepção da junta, além de se aplicar a uma larga faixa de diâmetros externos, permite uma deflexão angular de até 6° em todos os seus diâmetros e redução do capital imobilizado em estoque para peças de manutenção.

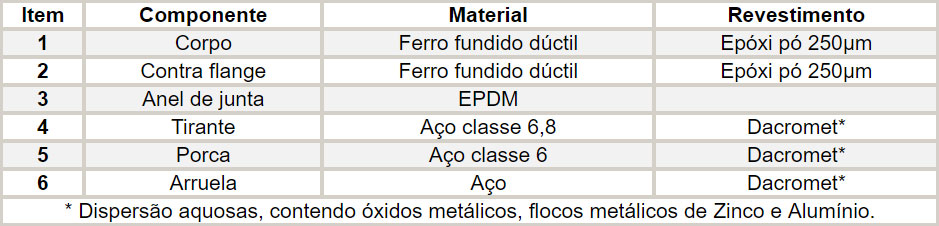

A linha ULTRAQUICK NG se baseia no objetivo de ter um equipamento com elevada proteção contra corrosão:
Os adaptadores de flange ULTRAQUICK NG foram previstos para equipar redes de:
A larga gama de diâmetros externos aceitos por esta junta permite considerá-la como:
Para reduzir o número de peças em estoque, e aumentar a flexibilidade do produto, uma mesma peça atende a flanges PN10 e 16.
ULTRAQUICK NG permite assim reduzir o estoque de peças de manutenção.
A linha ULTRAQUICK NG admite um largo intervalo de diâmetros externos, podendo ser amplamente empregado em instalações de equipamentos flangeados, além da possibilidade de unir peças de diâmetros diferentes.

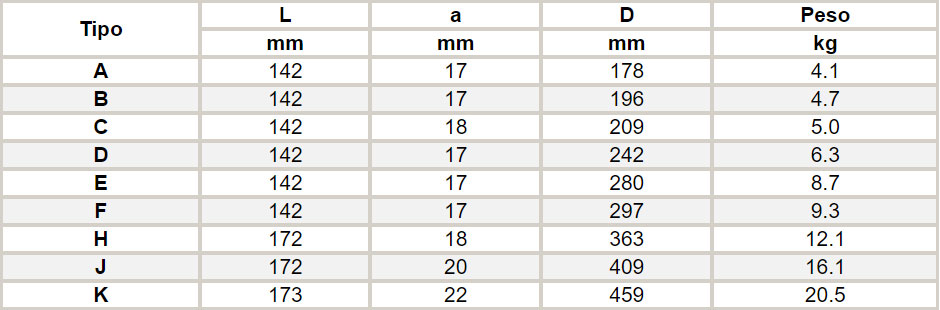

A instalação dos adaptadores da linha ULTRAQUICK NG deve obedecer aos afastamentos indicados na tabela abaixo a fim de garantir um perfeito funcionamento do adaptador com total estanqueidade entre os equipamentos.

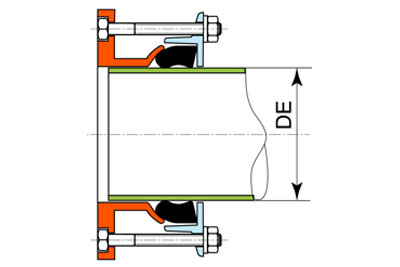

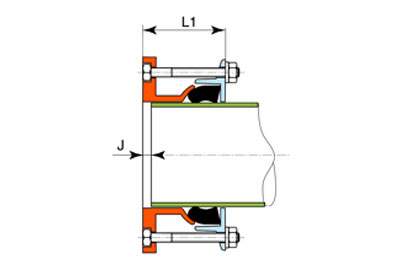

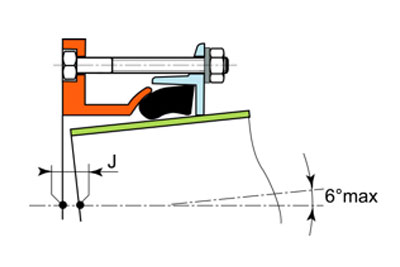

A cota J indicada na figura representa o intervalo da distância entre o tubo e a extremidade do adaptador. Já a cota L1 representa o intervalo da largura que deverá estar compreendia a peça ULTRAQUICK NG.
Abaixo temos uma tabela com os diâmetros externos de tubos de cada material que a linha ULTRAQUICK cobre.

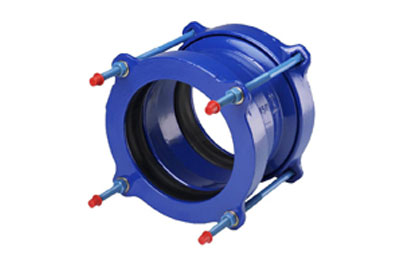

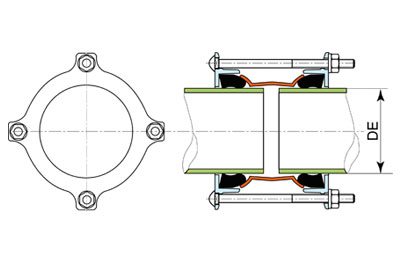

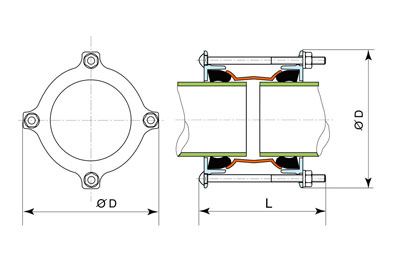

ULTRALINK NG é uma luva de larga tolerância que permite unir duas extremidades de canalização e reparar por encamisamento as tubulações.
A concepção da luva ULTRALINK NG dá a possibilidade de unir tubos com diferentes diâmetros externos e tubos de materiais diferentes. A luva também é projetada atuar em reparos de redes, facilitando a manutenção com rapidez e eficiência.

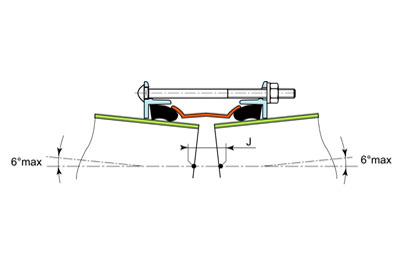

A luva ULTRALINK NG permite que se aplique a uma larga faixa de diâmetros externos, e possibilita uma deflexão angular máxima de 6° por junta em toda a gama. Solucionando as dificuldades montagem e reduzindo a necessidade imobilização de capital em estoque.
Luva ULTRALINK NG foi desenvolvida para trabalhar com diversos materiais dentre os quais:
Podem equipar e reparar redes, como:
A sua junta de grande tolerância, tem possibilidades de deslizamento tornando e o seu comprimento útil variável. Com isto, a ULTRALINK NG, pode ser considerada uma luva polivalente, utilizável para:
A linha ULTRALINK NG admite um largo intervalo de diâmetros externos, podendo ser amplamente empregado em tubulações de qualquer material, além da possibilidade de unir peças de diâmetros diferentes e reparar tubulações por encamisamento.

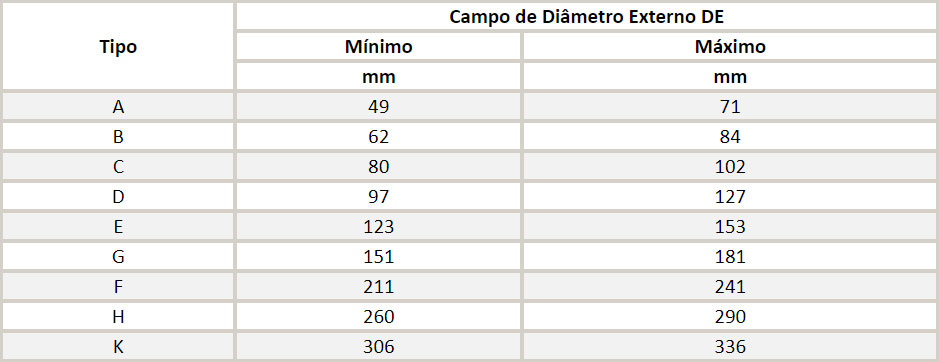

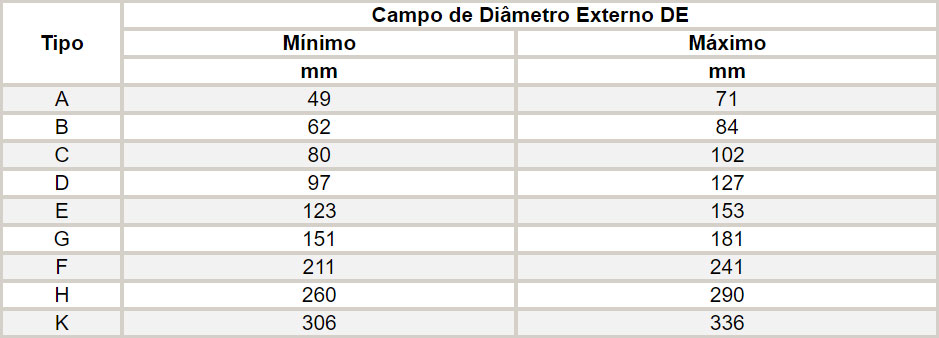

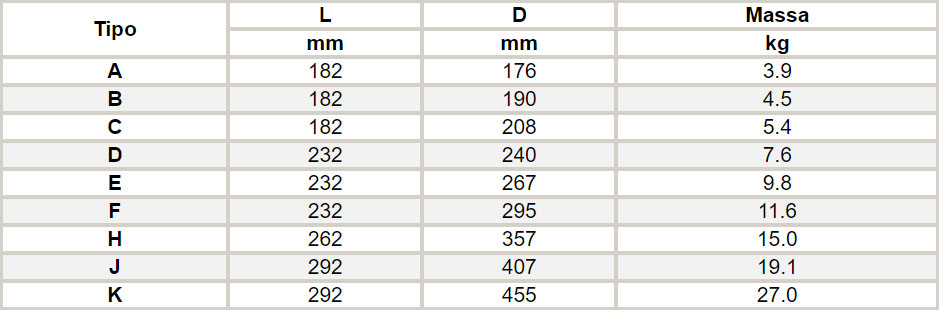

Abaixo temos os limites de diâmetros externos que cada modelo da linha ULTRALINK NG compreende.

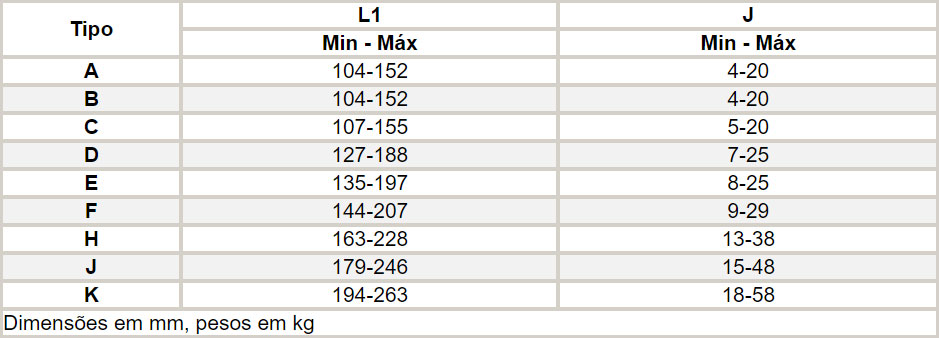

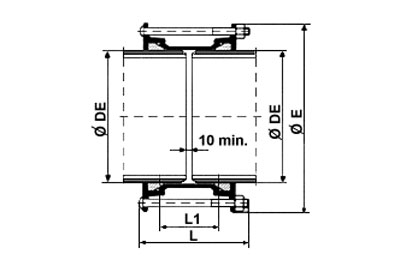

A instalação dos adaptadores da linha ULTRALINK NG deve obedecer aos afastamentos indicados na tabela abaixo a fim de garantir um perfeito funcionamento da luva com total estanqueidade entre os tubos. O comprimento variável da ULTRALINK torna esta luva uma importante peça de reparação.

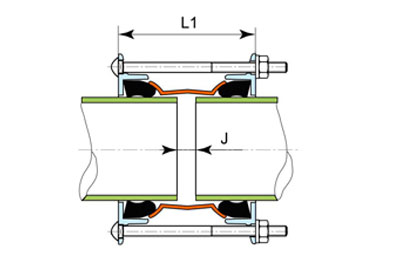

A cota J indicada na figura representa o intervalo da distância entre o tubo e a extremidade do adaptador. Já a cota L1 representa o intervalo da largura que se adapta a luva ULTRALINK.

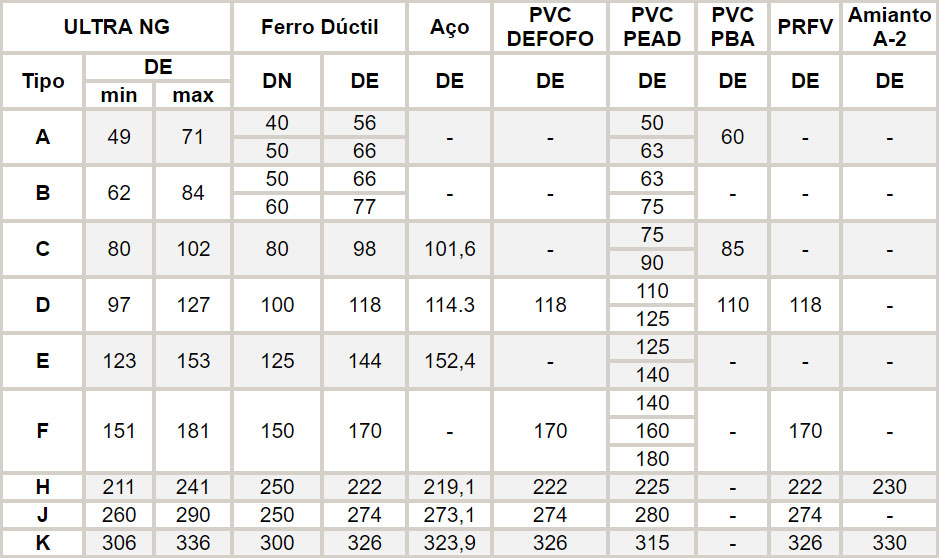

Abaixo temos uma tabela com os diâmetros externos de tubos de cada material que a linha ULTRALINK cobre.
PN10: JDTA10
PN16: JDTA16
PN25: JDTA25

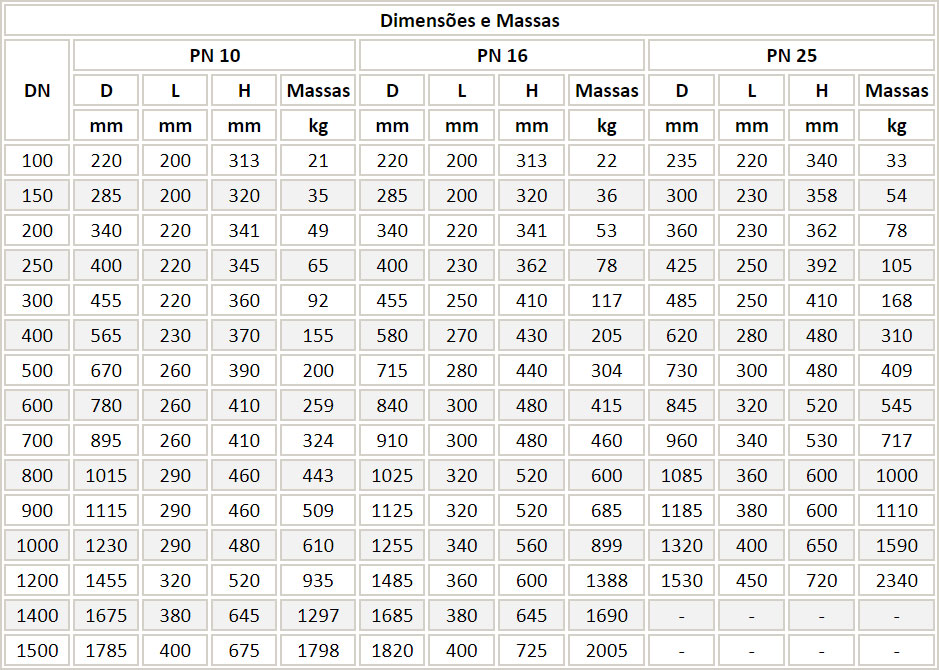

É utilizada em canalizações flangeadas e deve ser instalada próxima a registros, válvulas e aparelhos. Soltando os tirantes, a junta pode retrair-se axialmente, permitindo a retirada daqueles elementos da canalização.
Gabarito de furação conforme a Norma ABNT NBR 7675 (ISO 2531) classes PN 10, PN 16 e PN 25.
2,5 MPa
Pintura epóxi poliamida.
Nota: Esta junta deve ser montada entre flanges com gabarito de furação conforme mostrado anteriormente. O cliente deve verificar a compatibilidade desta junta com as peças adjacentes.

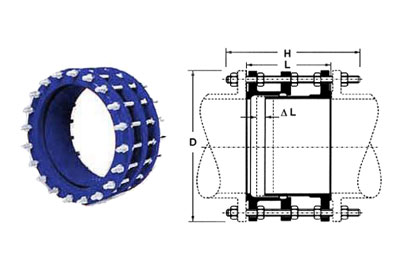

Junta de Desmontagem Travada Axialmente (DNs < 250 mm)

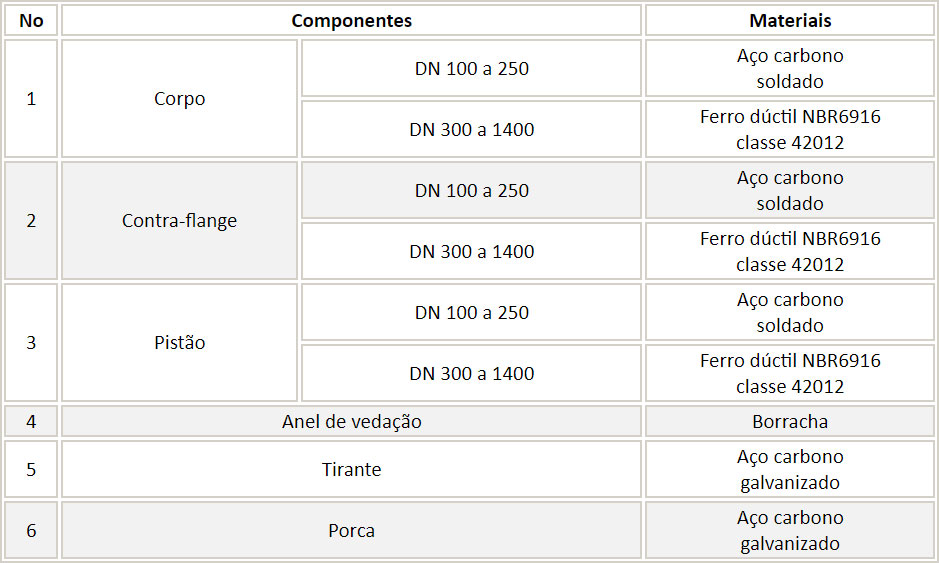

Junta de Desmontagem Travada Axialmente, corpo, pistão e contraflange confeccionado em aço carbono. Pintura em epóxi pó depositado eletrostaticamente, espessura mínima 300 micra. Anel de vedação confeccionado em borracha (EPDM). Parafusos e porcas confeccionados em aço SAE 1020 revestidos com galvanização eletrolítica. Extremidades flangeadas com gabarito de furação de acordo com a norma NBR 7675 (ISO 2531) PN 10, 16 ou 25.
Junta de Desmontagem Travada Axialmente, corpo, pistão e contraflange confeccionado em ferro fundido dúctil (NBR 6916 classe 42012). Pintura de fundo com primer epóxi de alta espessura, bi-componente, curado com poliamida e sem pigmentos anticorrosivos tóxicos. Acabamento fosco, azul RAL 5005, espessura mínima de película seca de 150 micra. Anel de vedação confeccionado em borracha sintética (Buna-N). Parafusos e porcas confeccionados em aço SAE 1020 revestidos com galvanização eletrolítica. Extremidades flangeadas gabarito de furação de acordo com a norma NBR 7675 (ISO 2531) PN 10, 16 ou 25.
